Základní podmínky montáže:

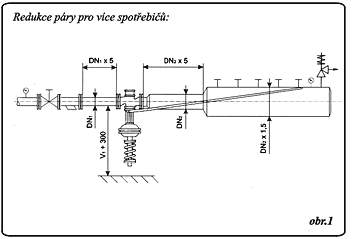

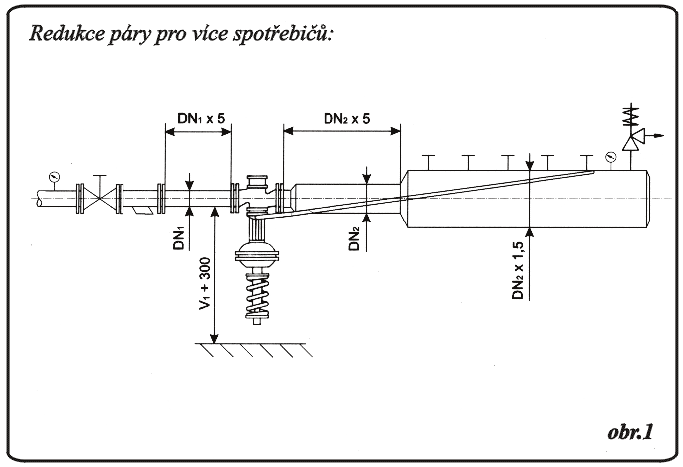

Podmínkou spolehlivé redukce tlaku je montáž regulátoru, jehož hodnoty odpovídají požadovaným tlakovým a průtokovým parametrům a teplotě v místě montáže. Regulátor se montuje do vodorovného potrubí ve svislé poloze membránou dolů a tak, aby směr průtoku souhlasil se šipkou vyznačenou na tělese ventilu. Na počátku regulační stanice se montují uzavírací armatura a filtr takové světlosti, která odpovídá DN regulátoru. Vstupní armatura slouží k uzavření průtoku v době přerušení odběru provozního média a filtr k zachycení mechanických nečistot. Před regulátorem je nutno dodržet vzdálenost 5 x DN, minimálně však 400 mm rovného potrubí, sloužícího jako uklidňující oblast. Za regulátorem je zpravidla rovné potrubí většího průměru a rozdělovač s napojeným impulsním potrubím, manometrem a pojistným ventilem. Dimenzování průměru a délky závisí na výstupních parametrech. Pro okamžitou expanzi páry na výstupní straně redukčního ventilu je nutné vytvořit podmínky krátkým přechodem, nejlépe klenutým dnem (obr.1).

Regulátor je jištěn pojistným ventilem, který je namontován na výstupním potrubí v předepsané vzdálenosti. Pojistný ventil je dimenzován na plný průtok regulátoru. velikost otevíracího tlaku je volena tak, aby chránila zařízení za regulátorem, případně zamezila stoupnutí výstupního tlaku nad dovolené zatížení membrány. Mezi regulátorem a pojistným ventilem nesmí být namontována uzavírací armatura.
Určení velikosti regulátoru:

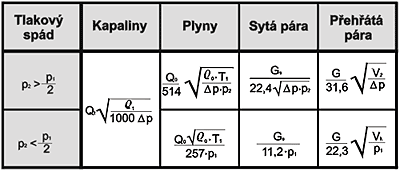

Velikost regulátoru vypočteme na základě reálných provozních parametrů v místě redukce. Po vypočtení kv se zvolí nejblíže vyšší kvs a tomu odpovídající DN ventilu. Při výpočtu dosazujeme za vstupní tlak dolní hranici vstupního tlaku a za průtok největší požadovaný odběr. U zvolené velikosti provedeme kontrolu minimálního odběru, kdy za vstupní tlak dosadíme horní hranici vstupního tlaku. Regulátor vyhovuje tehdy, když nejmenší požadovaný odběr je větší než 5% maxima jeho průtoku.


Montáž:
Průměr vstupního potrubí volíme shodný se světlostí regulátoru a výstupní průměr potrubí tak, aby se rychlost proudění média pohybovala:
20-40 [m/sec] |
pro páru |
20 [m/sec] |
pro vzduch |
2 [m/sec] |
pro vodu |
Impulsní potrubí je vždy napojeno již v tlakově uklidněné oblasti výstupního tlaku a propojuje ji s prostorem nad membránou. Toto propojení umožňuje ventilu okamžitě reagovat na změny odběru.

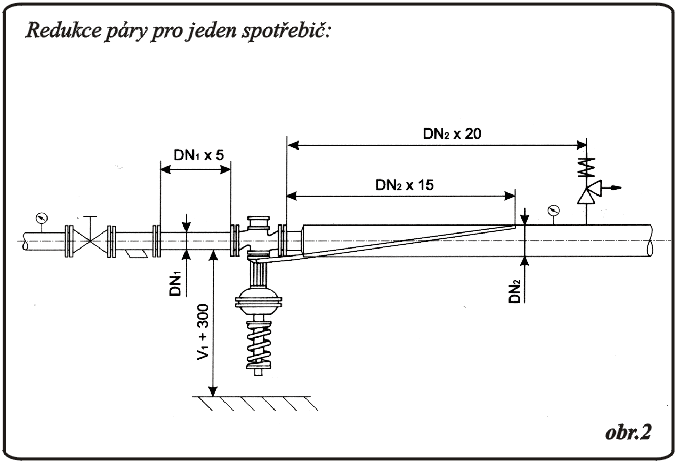

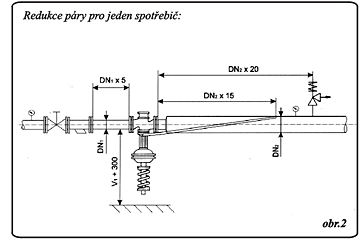

Mimo tuto základní funkci impulsní potrubí pomáhá doplňovat kondenzát nad membránu, který působí jako ochrana protijejímu přehřátí (obr.2). Proto je provedeno s min. 3% spádem k ventilu, bez izolace a v dostatečné vzdálenosti, aby se kondenzát ochladil. Při teplotě páry nad 350°C je nutné zařadit do impulsního potrubí válcovou nádobu pro lepší ochlazení kondenzátu.
Před prvním spuštěním je nutno zaplnit prostor nad membránou vodou.

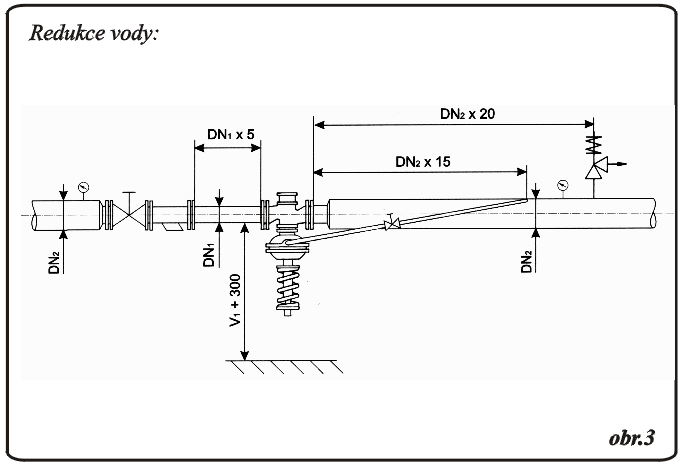

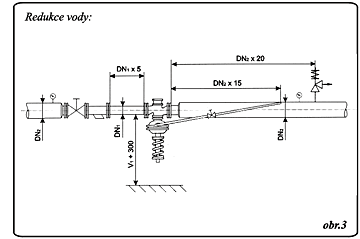

V případě kapalného média se musí správným vyspádováním impulsního potrubí zabránit vytvoření vzduchového polštáře nad membránou. V polovině tohoto potrubí se montuje uzavírací ventil DN 15, který je za normálního provozu plně otevřen (obr.3).

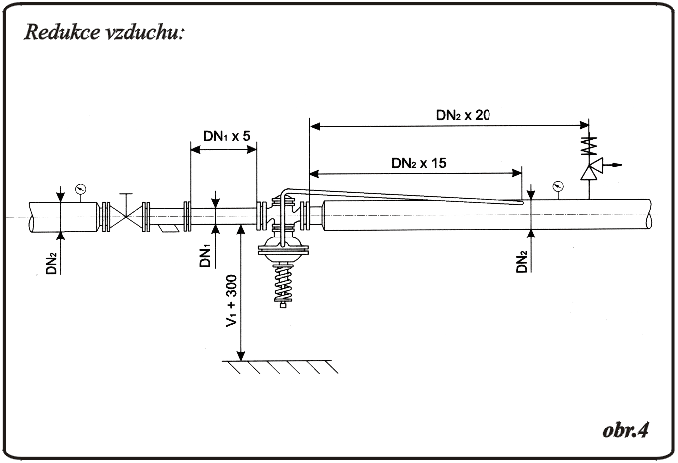

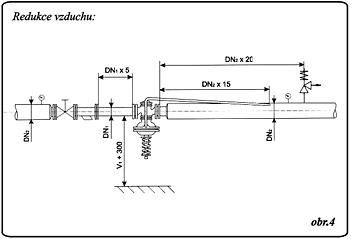

U plynů je impulsní potrubí vedeno od regulátoru svisle vzhůru, aby bylo dosaženo min. 3% vyspádování do výstupního potrubí. Tato úprava zabrání pronikání kapek vody nebo oleje unášených mediem do regulátoru (obr.4). Regulátor je vhodné umístit tak, aby při poškození těsnosti nedošlo k ohrožení osob nebo zařízení. Při průtocích páry nad 5t/hod. doporučujeme provést kontrolu hlučnosti. Při překročení dovolené hranice hluku se musí v projektu navrhnout sekundární ochrana. pro zamezení parních rázů je důležité spolehlivé odvodnění potrubí před i za regulátorem. redukční stanice musí být opatřena podpěrami, regulátor nemůže sloužit jako pevný bod potrubí.

Provozní doporučení:
Na štítku regulátoru není při dodání uveden vstupní tlak, ale rozsah možného nastavení výstupního tlaku v rámci použité pružiny. Ventil při dodání není nastaven na tlak požadovaný objednatelem. Z tohoto důvodu je nutné provádět nastavení požadovaného výstupního tlaku až po smontování celé redukované větve, aby odpovídal skutečným provozním podmínkám.
Seřízení výstupního tlaku se provádí za provozu otáčením stavěcího šroubu pružiny. Utahováním šroubu se tlak zvyšuje, povolováním snižuje. Po dobu seřizování výstupního tlaku musí být dodržena velikost odběru mezi 40-60% maxima.
Před otevřením ventilu na vstupu musí předcházet otevření potrubí ke spotřebičům.
Pozvolným otvíráním vstupní armatury zaplníme výstupní potrubí. Čas pro dosažení nastaveného tlaku odpovídá kapacitě potrubí a provozní teplotě.
U páry je nutné v případě delší odstávky doplnit vodu nad membránou pro její ochranu před přehřátím. Doplňování se musí provádět po odšroubování impulsního potrubí nebo odvzdušňovacím šroubem v horním krytu membrány. U vody je vhodné provést odvzdušnění.
Ukončení nebo přerušení redukce tlaku je možné jen uzavřením armatury před regulátorem.
V zimních měsících, při odstavení, je nutné zabránit zamrznutí vody v regulátoru, aby nedošlo k jeho mechanickému poškození. Uvedené typy regulátorů jsou spolehlivé armatury, vhodné do automatizovaných provozů, které nevyžadují obsluhu. Životnost membrán při správných provozních podmínkách je min. 3-5 let. Regulátory jsou dodávány volně bez obalu a proto při dopravě a skladování je nutno s regulátory zacházet šetrně, aby nedošlo k jejich poškození a zvláště pak k poruše souososti pohyblivých částí. V případě opakovaných poruch konzultujte závady u dovozce, který má vyškolené pracovníky a zajišťuje záruční a pozáruční servis.
Součástí dodávky jsou pokyny pro montáž a údržbu.
Po trvalém vyřazení regulátoru z činnosti odevzdejte ventil do šrotu. Taková likvidace je ekologicky nezávadná.
