Redukční ventil T 79 157 616 DN 25 1130022
Zvětšit obrázek
Katalogové číslo: VL 1130022
Typ: T 79 157 616
DN: 25
PN: 16
Materiál I.: GG20
| Připojení: G 1"
Použití: voda, vzduch
Rozsah nastavení: 1,5-10,0
|
Cena bez DPH: 2 102,00 KčCena s DPH: 2 544,00 Kč
Objednat ks
Použití:
Je určen pro automatickou redukcí tlaku v rozvodech vody, na konstantní výstupní tlak .Vstupní tlak v rozsahu 2,5-16bar, výstupní tlak seřiditelný v rozsahu 1,5-10 bar. Mnimální rozdíl mezi vstupním tlakem a seřízeným tlakem, potřebný k otevírání ventilu a průtoku činí 0,98 bar. Změny vstupního tlaku nemají vliv na funkci, pokud neklesne pod seřízený tlak. Max. pracovní teplota je 70°C a tlak 10 bar.
Rychlost proudění provozního media u vody je 1-2 m/sec a u vzduchu 10-20m/sec.
Technický popis:
Jednosedlový membránový ventil s pružinovým zatížením. Kuželka ventilu, která uzavírá v sedle průtok pracovní látky je
odlehčena vyrovnávacím pístem.
Montáž:
Regulátor lze montovat výhradně do vodorovného potrubí, s osou ve svislé poloze a s regulačním šroubem nahoře. Směr proudšní tekutiny musí být ve směru šipky na ventilu. Regulátor se nastavuje pomocí regulačního šroubu podle hodnoty na stupnici manometru, který je součástí dodávky.
Připojení:
Vstup i výstup je tvořen výpustkou s převlečnou maticí.
Funkce:
Průchodem rovným vstupním potrubím stejné světlosti jako regulátor se medium tlakově uklidní. V geometricky definovaném prostoru mezi kuželkou a sedlem proudí zpravidla právě takové množství media, které vzhledem k okamžitému odběru udrží konstantní výstupní tlak. Ovládací síla kuželky je dána rozdílem tlaku před a za regulátorem - diferenčním tlakem. Rovnováha na vřetenu, nezávisle na kolísání vstupního tlaku, je zajištěna současným působením sil na kuželku a vyrovnávací membránu stejné velikosti, ale opačného směru. Postavení kuželky vůči sedlu je určeno okamžitou velikostí výstupního tlaku v místě napojení impulsního potrubí. Kuželka při hledání optimální polohy vůči sedlu vertikálně kmitá. Frekvence kmitání odpovídá hmotě pohyblivých dílů a odporům. Velikost amplitudy odpovídá okamžité změně výstupního tlaku.

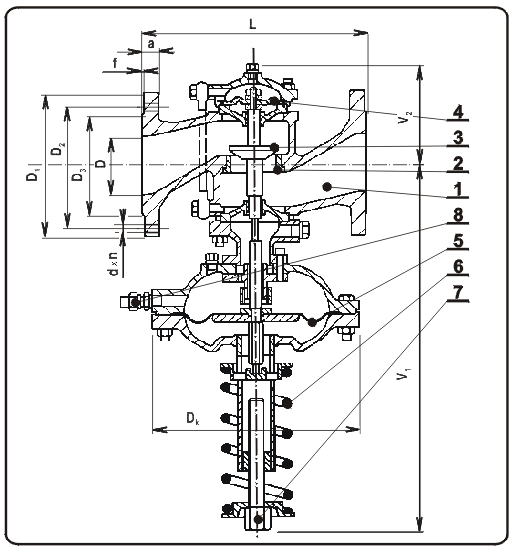

Rozměrová tabulka:
| DN |
kVS |
D |
L |
V1 |
V2 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
| 15 |
0,63 |
2 |
15 |
130 |
565 |
135 |
95 |
65 |
45 |
14 |
2 |
14 |
4 |
23 |
25 |
- |
- |
| 25 |
5 |
25 |
160 |
565 |
135 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
24 |
26 |
- |
- |
| 40 |
12,5 |
40 |
200 |
625 |
130 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
34 |
38 |
47 |
- |
| 50 |
20 |
50 |
230 |
625 |
130 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
39 |
43 |
52 |
- |
| 65 |
31,5 |
65 |
290 |
625 |
130 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
40 |
44 |
53 |
- |
| 80 |
50 |
80 |
310 |
645 |
150 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
45 |
49 |
58 |
- |
| 100 |
80 |
100 |
350 |
745 |
185 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
64 |
68 |
77 |
92 |
| 125 |
125 |
125 |
400 |
745 |
185 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
71 |
75 |
84 |
99 |
| 150 |
180 |
150 |
480 |
790 |
230 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
92 |
96 |
105 |
119 |
| 200 |
180 |
200 |
600 |
790 |
230 |
340 |
295 |
268 |
30 |
3 |
22 |
12 |
117 |
121 |
130 |
144 |
| Velikost membrány Ø |
160 |
225 |
330 |
430 |
| Dk Ø |
196 |
260 |
370 |
466 |
Objednávání:
Pro správnou funkci zařízení je rozhodující objektivní stanovení provozních parametrů v místě redukční stanice.
Do objednávky uveďte:
- max. a min. teplota [°C]
- reálné hodnoty horní a dolní meze vstupního přetlaku [bar]
- výstupní přetlak [bar]
- reálné hodnoty maximálního a minimálního průtoku [kg/h]
V případě obtížného určení provozních parametrů vyšleme na požádání technika, který stanoví optimální řešení pro dané podmínky.
Montáž:
Uspořádání redukční stanice musí odpovídat podkladům dodaným dovozcem. Postupná nebo paralelní montáž regulátorů je z hlediska provozní stability tlaku nepřípustná. Vlastní montáž ventilu se doporučuje provést až po propláchnutí potrubí, kontrole čistoty a provedení tlakové zkoušky. Před rovný úsek potrubí, který slouží k uklidnění průtoku media, se musí namontovat filtr pro zachycení hrubých nečistot. V místě tlakově ustáleného proudění za regulátorem se musí montovat pojistný ventil. Otevírací tlak se musí volit tak, aby chránil technologii připojenou na výstupní tlak a přitom umožnil spolehlivé uzavření pojistného ventilu podle ČSN 134309. Mezi pojistným ventilem a regulátorem nesmí být namontována uzavírací armatura. Úplné pokyny pro montáž, podklady pro dimenzování redukčních ventilů a uspořádání redukční stanice obdrží odběratel současně s dodávkou regulátoru.
Zkoušení:
Regulátor je zkoušen dle DIN3230 a zkušebních předpisů č. MAN 50759.01 a MAN 50749.01, viz. Stavební technické osvědčení č. 30-9417-050/99.
Technické údaje:
Dovolený vstupní tlak v závislosti na teplotě:
| Teplota [°C] |
Tlak [bar] |
| 130 |
16 |

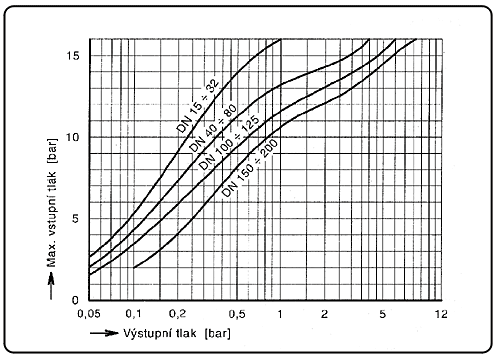

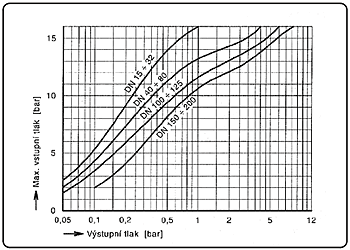

Maximální dovolený diferenční tlak v závislosti na DN pro kapaliny:
Maximální dovolený diferenční tlak v závislosti na DN pro páru a vzduch:
| Světlost [DN] |
Tlak [bar] |
| 15 ÷ 25 |
16 |
| 40 ÷ 80 |
14 |
| 100 |
7,5 |
| 125 ÷ 200 |
6,5 |
Minimální dovolený diferenční tlak:
| p1 (abs.) |
≥
|
1,2 |
|
Kde p1 je dolní mez vstupního tlaku a p2 je konstantní výstupní tlak.
|
|
| p2 (abs.) |
Velikost průtoku:
| Maximální průtok |
100 % kVS |
| Minimální průtok |
5 % kVS |
| Průsak v uzavřené poloze |
0,1 % kVS |
Materiál:
| Těleso: |
GG - 25 - WN 0.6025 |
| Sedlo a kuželka: |
chromová ocel - WN1.4021 |
| Vodící pouzdra: |
mosaz Cu Zn 40 - WN 2.0360 |
| Membrána: |
EPDM s textilní vložkou |
Nastavitelné hodnoty výstupního tlaku p2 a max.dovolené zatížení membrány dle DN a Ø membrány:
(1bar = 0,1MPa přetlaku)
| DN |
15 ÷ 25 |
40 ÷ 80 |
100 ÷ 200 |
| Rozsah výstupního přetlaku pružin p2 [bar] |
2,2 ÷ 6 |
0,05 ÷ 1,3 |
5 ÷ 9 |
1,3 ÷ 2 |
0,05 ÷ 0,4 |
5 ÷ 8 |
1,4 ÷ 2 |
|
0,1 ÷ 0,4 |
| 6 ÷ 9 |
1,3 ÷ 2,2 |
9 ÷ 12 |
2 ÷ 3,5 |
0,4 ÷ 0,7 |
8 ÷ 10 |
2 ÷ 3,5 |
|
0,4 ÷ 0,9 |
| 9 ÷ 12 |
|
|
3,5 ÷ 5 |
0,7 ÷ 1,3 |
10 ÷ 12 |
3,5 ÷ 5 |
0,9 ÷ 1,4 |
|
| Max. zatížení membrány [bar] |
16 |
7 |
16 |
7 |
3 |
16 |
7 |
3 |
p2 +1bar |
| Velikost membrány Ø |
160 |
225 |
160 |
225 |
330 |
160 |
225 |
330 |
430 |
