Redukční ventil 2300 DN 15 kvs=0,63 p=1,3-2,2
Katalogové číslo: DM 0120102
Typ: 2300
DN: 15
PN: 16
Materiál I.: GGL20
| Připojení: přírubové
Použití: voda, vzduch
KVS: 0,63
Velikost membrány o: 160
Rozsah nastavení: 1,3-2,2
|
Cena bez DPH: 32 500,00 KčCena s DPH: 39 325,00 Kč
Objednat ks
Použití:
Je určen pro redukci tlaku v rozvodech vody, vzduchu, nehořlavých a nejedovatých kapalin a plynů o teplotě 5 - 130°C, které se k použitým konstrukčním materiálům chovají neutrálně.
Konstrukce regulátoru umožňuje udržení nastaveného výstupního tlaku pro široký rozsah průtoků a okamžitou reakci na libovolně velkou změnu vstupního tlaku. Tím je možno na jeden regulátor připojit více spotřebičů s požadavkem stejného výstupního tlaku.
Popis:
Typ 2300 je jednosedlová regulační armatura určená k automatické regulaci kolísavého vstupního tlaku a proměnlivého průtoku na konstantní výstupní tlak bez nároku na cizí zdroj energie. Tato konstrukce využívá výhody regulačního tvaru kuželky a sedla, vyvažovací membrány k vyrovnání kolísání vstupního tlaku. Velká membrána s prolisem a dlouhé impulsní potrubí zajišťuje přesnost výstupního tlaku.
Připojovací rozměry regulátoru odpovídají ČSN 131203, stavební délka ČSN 133042 a jsou shodné s uzavíracími ventily V 30 111 616.

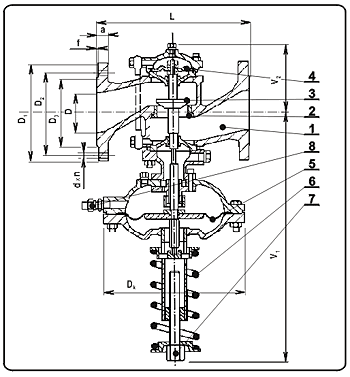

Těleso (1) je opatřeno šipkou, která určuje směr průtoku média. Sedlo (2) a tvarovaná kuželka (3) vytváří definovaný prostor pro regulaci průtoku. Třikrát posuvně uložené vřeteno je v horní části spojeno s vyvažovací membránou malého průměru (4), která zamezí přenášení změn vstupního tlaku na výstupní. Membrána (5) pevně spojená s vřetenem přenáší změny výstupního tlaku na kuželku. Zatěžovací pružina (6) umožňuje ve stanoveném rozsahu nastavení výstupního tlaku. Přitažením stavěcího šroubu (7) se výstupní tlak zvyšuje, povolením snižuje. Impulsní potrubí (8) přenáší tlakové změny z výstupního potrubí na membránu.
Funkce:
Průchodem rovným vstupním potrubím stejné světlosti jako regulátor se medium tlakově uklidní. V geometricky definovaném prostoru mezi kuželkou a sedlem proudí zpravidla právě takové množství media, které vzhledem k okamžitému odběru udrží konstantní výstupní tlak. Ovládací síla kuželky je dána rozdílem tlaku před a za regulátorem - diferenčním tlakem. Rovnováha na vřetenu, nezávisle na kolísání vstupního tlaku, je zajištěna současným působením sil na kuželku a vyrovnávací membránu stejné velikosti, ale opačného směru. Postavení kuželky vůči sedlu je určeno okamžitou velikostí výstupního tlaku v místě napojení impulsního potrubí. Kuželka při hledání optimální polohy vůči sedlu vertikálně kmitá. Frekvence kmitání odpovídá hmotě pohyblivých dílů a odporům. Velikost amplitudy odpovídá okamžité změně výstupního tlaku.
Rozměrová tabulka:
| DN |
kVS |
D |
L |
V1 |
V2 |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
| 15 |
0,63 |
2 |
15 |
130 |
565 |
135 |
95 |
65 |
45 |
14 |
2 |
14 |
4 |
23 |
25 |
- |
- |
| 25 |
5 |
25 |
160 |
565 |
135 |
115 |
85 |
68 |
16 |
2 |
14 |
4 |
24 |
26 |
- |
- |
| 40 |
12,5 |
40 |
200 |
625 |
130 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
34 |
38 |
47 |
- |
| 50 |
20 |
50 |
230 |
625 |
130 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
39 |
43 |
52 |
- |
| 65 |
31,5 |
65 |
290 |
625 |
130 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
40 |
44 |
53 |
- |
| 80 |
50 |
80 |
310 |
645 |
150 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
45 |
49 |
58 |
- |
| 100 |
80 |
100 |
350 |
745 |
185 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
64 |
68 |
77 |
92 |
| 125 |
125 |
125 |
400 |
745 |
185 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
71 |
75 |
84 |
99 |
| 150 |
180 |
150 |
480 |
790 |
230 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
92 |
96 |
105 |
119 |
| 200 |
180 |
200 |
600 |
790 |
230 |
340 |
295 |
268 |
30 |
3 |
22 |
12 |
117 |
121 |
130 |
144 |
| Velikost membrány Ø |
160 |
225 |
330 |
430 |
| Dk Ø |
196 |
260 |
370 |
466 |
Objednávání:
Pro správnou funkci zařízení je rozhodující objektivní stanovení provozních parametrů v místě redukční stanice.
Do objednávky uveďte:
- max. a min. teplota [°C]
- reálné hodnoty horní a dolní meze vstupního přetlaku [bar]
- výstupní přetlak [bar]
- reálné hodnoty maximálního a minimálního průtoku [kg/h]
V případě obtížného určení provozních parametrů vyšleme na požádání technika, který stanoví optimální řešení pro dané podmínky.
Montáž:
Uspořádání redukční stanice musí odpovídat podkladům dodaným dovozcem. Postupná nebo paralelní montáž regulátorů je z hlediska provozní stability tlaku nepřípustná. Vlastní montáž ventilu se doporučuje provést až po propláchnutí potrubí, kontrole čistoty a provedení tlakové zkoušky. Před rovný úsek potrubí, který slouží k uklidnění průtoku media, se musí namontovat filtr pro zachycení hrubých nečistot. V místě tlakově ustáleného proudění za regulátorem se musí montovat pojistný ventil. Otevírací tlak se musí volit tak, aby chránil technologii připojenou na výstupní tlak a přitom umožnil spolehlivé uzavření pojistného ventilu podle ČSN 134309. Mezi pojistným ventilem a regulátorem nesmí být namontována uzavírací armatura. Úplné pokyny pro montáž, podklady pro dimenzování redukčních ventilů a uspořádání redukční stanice obdrží odběratel současně s dodávkou regulátoru.
Zkoušení:
Regulátor je zkoušen dle DIN3230 a zkušebních předpisů č. MAN 50759.01 a MAN 50749.01, viz. Stavební technické osvědčení č. 30-9417-050/99.
Technické údaje:
Dovolený vstupní tlak v závislosti na teplotě:
| Teplota [°C] |
Tlak [bar] |
| 130 |
16 |
Maximální dovolený diferenční tlak v závislosti na DN pro kapaliny:
Maximální dovolený diferenční tlak v závislosti na DN pro páru a vzduch:
| Světlost [DN] |
Tlak [bar] |
| 15 ÷ 25 |
16 |
| 40 ÷ 80 |
14 |
| 100 |
7,5 |
| 125 ÷ 200 |
6,5 |
Minimální dovolený diferenční tlak:
| p1 (abs.) |
≥
|
1,2 |
|
Kde p1 je dolní mez vstupního tlaku a p2 je konstantní výstupní tlak.
|
|
| p2 (abs.) |
Velikost průtoku:
| Maximální průtok |
100 % kVS |
| Minimální průtok |
5 % kVS |
| Průsak v uzavřené poloze |
0,1 % kVS |
Materiál:
| Těleso: |
GG - 25 - WN 0.6025 |
| Sedlo a kuželka: |
chromová ocel - WN1.4021 |
| Vodící pouzdra: |
mosaz Cu Zn 40 - WN 2.0360 |
| Membrána: |
EPDM s textilní vložkou |
Nastavitelné hodnoty výstupního tlaku p2 a max.dovolené zatížení membrány dle DN a Ø membrány:
(1bar = 0,1MPa přetlaku)
| DN |
15 ÷ 25 |
40 ÷ 80 |
100 ÷ 200 |
| Rozsah výstupního přetlaku pružin p2 [bar] |
2,2 ÷ 6 |
0,05 ÷ 1,3 |
5 ÷ 9 |
1,3 ÷ 2 |
0,05 ÷ 0,4 |
5 ÷ 8 |
1,4 ÷ 2 |
|
0,1 ÷ 0,4 |
| 6 ÷ 9 |
1,3 ÷ 2,2 |
9 ÷ 12 |
2 ÷ 3,5 |
0,4 ÷ 0,7 |
8 ÷ 10 |
2 ÷ 3,5 |
|
0,4 ÷ 0,9 |
| 9 ÷ 12 |
|
|
3,5 ÷ 5 |
0,7 ÷ 1,3 |
10 ÷ 12 |
3,5 ÷ 5 |
0,9 ÷ 1,4 |
|
| Max. zatížení membrány [bar] |
16 |
7 |
16 |
7 |
3 |
16 |
7 |
3 |
p2 +1bar |
| Velikost membrány Ø |
160 |
225 |
160 |
225 |
330 |
160 |
225 |
330 |
430 |
